Dây cáp điện VCTF 22 0.5SQ: VCTF-22-0.5SQ-30-50 / VCTF-22-0.75SQ-30-50 / VCTF-22-0.5SQ-10-50 KURAMO

Dây cáp điện VCTF 22 0.5SQ: VCTF-22-0.5SQ-30-50 / VCTF-22-0.75SQ-30-50 / VCTF-22-0.5SQ-10-50 KURAMO

Liên hệ

Mã sản phẩm: VCTF-22-0.5SQ-30-50

Thương hiệu: KURAMO

Tình trạng: Còn hàng

Specifications & Dimensions of VCTF-22-0.5SQ-30-50 Wire Specifications VCTF Sheath color black Number of cores (cores) 30 earthed line without Conductor cross-sectional area (mm2) [0.5] 0.5 Sheath Material PVC Rated voltage [31V~299V] for Weak Current Circuits Finished Outer Diameter (mm) 14.5 shield nothing Insulator Material PVC Safety Specifications - Other characteristics pliability Overall Length (m) 50 RoHS? 10 Product Information Product Features Details authentication < PS>E (applies to 0.75mm2 and above) Operating temperature range When fixed: -40~60°C* *When using at 0°C or...

Tư vấn hotline

0354258696

Trong 1 - 2 Giờ làm việc không bao gồm chủ nhật và ngày lễ

Đổi trả sản phẩm trong vòng 7 ngày nếu có lỗi từ nhà sản xuất

Hotline tư vấn0354258696

TÌM HIỂU THÊM

Mô tả
Hướng dẫn mua hàng

Specifications & Dimensions of VCTF-22-0.5SQ-30-50

Wire Specifications	VCTF	Sheath color	black
Number of cores (cores)	30	earthed line	without
Conductor cross-sectional area (mm2)	[0.5] 0.5	Sheath Material	PVC
Rated voltage	[31V~299V] for Weak Current Circuits	Finished Outer Diameter (mm)	14.5
shield	nothing	Insulator Material	PVC
Safety Specifications	-	Other characteristics	pliability
Overall Length (m)	50	RoHS?	10

Product Information

Product Features Details

authentication

< PS>E (applies to 0.75mm2 and above)

Operating temperature range

When fixed: -40~60°C^*

*When using at 0°C or below, do not apply external forces such as shock, bending, or vibration.

Bending radius

When fixed: 4 times or more of the outer diameter of the cable recommended

Structure Outline

conductor	Soft copper collection line
insulator	Vinyl mixture
More Matching	Align the core with a circular shape
tape	8 hearts or more are wrapped with tape
sheath	Flexible vinyl mixture (black)

Technical Information & Design Ideas

Technical Data

Cable Type	domestic
Applicable size	0.75～2mm2^※
Rated voltage	300V
Rated Temperature	60℃
Test Voltage	AC2000V.1min
Flame retardant	60° tilt
Applicable Standards	Electrical Appliance Safety Act

*0.5mm2 is not subject to the Electrical Appliance and Appliance Safety Act, so please use it for weak current circuits such as signals and communication circuits.

Specification Sheet

conductor		insulation	Heart count	Sheath Outer Diameter (approx. mm)	Approximate weight (kg/km)
Nominal cross-sectional area	Outer diameter (approx. mm) < configuration>	Outer Diameter (Approx. mm)	Heart count	Sheath Outer Diameter (approx. mm)	Approximate weight (kg/km)
0.5mm2	0.9 <20/0.18>	1.9	2	5.8	45
			3	6.1	55
			4	6.6	65
			6	7.7	90
			8	8.6	100
			10	9.7	120
			12	10.0	140
			16	11.0	175
			20	12.5	210
			30	14.5	305
0.75mm2	1.1 <30/0.18>	2.3	2	6.6	60
			3	7.0	70
			4	7.6	85
			6	8.9	120
			8	10.0	140
			10	11.5	170
			12	11.5	190
			16	13.0	245
			20	14.5	305
			30	17.0	435
1.25mm2	1.5 <50/0.18>	2.7	2	7.4	80
			3	7.8	95
			4	8.5	115
			6	10.0	165
			8	11.5	190
			10	13.0	240
			12	13.5	275
			16	15.0	355
			20	17.0	440
			30	20.0	640
2mm2	1.8 <37/0.26>	3.0	2	8.0	100
			3	8.5	125
			4	9.2	155
			6	11.0	220
			8	12.5	260
			10	14.5	330
			12	15.0	370
			16	16.5	490
			20	18.5	600
			30	22.0	880

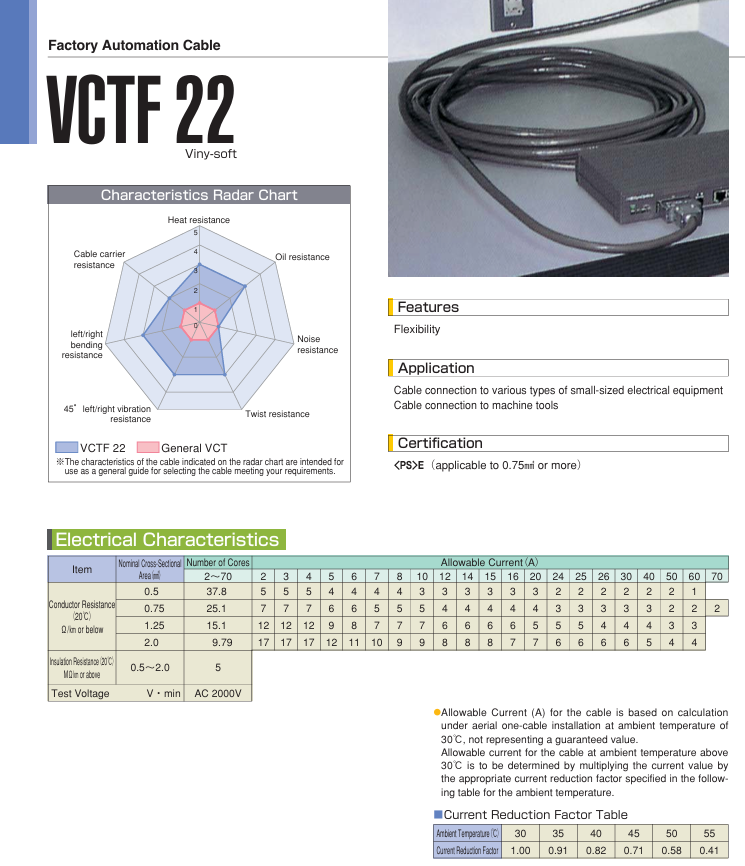

Product characteristics

Characteristic radar chart

Electrical Properties

conductor	Heart count	Electrical Properties
Nominal cross-sectional area	Heart count	Allowable Current (A)	Conductor resistance 20°C (Ω/km)	Insulation resistance 20°C (MΩ/km)
0.5mm2	2	5	37.8 or less	5 or more
	3	5
	4	5
	6	4
	8	4
	10	3
	12	3
	16	3
	20	3
	30	2
0.75mm2	2	7	25.1 and below	5 or more
	3	7
	4	7
	6	6
	8	5
	10	5
	12	4
	16	4
	20	4
	30	3
1.25mm2	2	12	15.1 and below	5 or more
	3	12
	4	12
	6	8
	8	7
	10	7
	12	6
	16	6
	20	5
	30	4
2mm2	2	17	9.79 or less	5 or more
	3	17
	4	17
	6	11
	8	9
	10	9
	12	8
	16	7
	20	7
	30	6

About allowable current

The allowable current value is calculated at ambient temperature 30°C and when laying an aerial strip, and is not a guaranteed value.
If the ambient temperature is 30°C or higher, multiply the current reduction coefficient in the table below by the allowable current value.
The allowable current value is calculated by the JCS0168 and is not a guaranteed value.

JCS0168: Japan Wire Industry Association Standard "Allowable Current Calculation of Power Cables of 33kV or Less"

Current reduction factor

Ambient temperature (°C)	30	35	40	45	50	55
Current reduction factor	1.00	0.91	0.82	0.71	0.58	0.41

Core Identification

Number of cores	Line core identification method
12 hearts or less	Insulator coloring method (black, white, red, green, yellow, brown, blue, gray, orange, purple, peach, young grass in that order)
13 hearts or more	Numbering No. system (1, 2, 3, 4, etc. are continuously displayed on the surface of the white insulator)

*4 Hearts can also be black, white, red, and green/yellow.

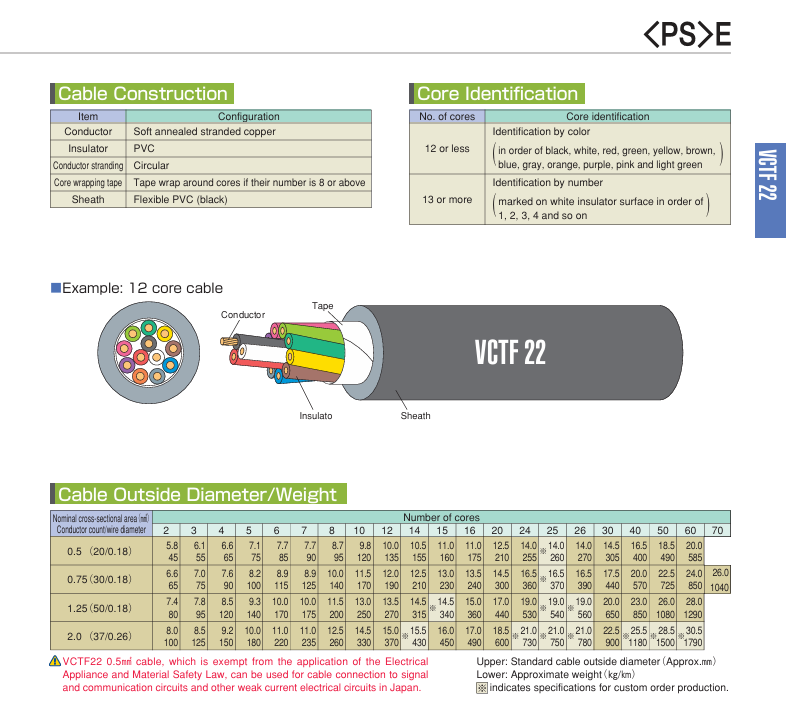

structure

■Example: 12×0.75mm2

Industrial Automation Cable VCTF-22 Series Structural Diagram

Outline drawing, exterior example, installation example

Installation example

Model Number List

Dây cáp điện VCTF 22 10Cx0.5mm2	VCTF-22-0.5SQ-10-50
Dây cáp điện VCTF 22 30Cx0.5mm2	VCTF-22-0.5SQ-30-50
Dây cáp điện VCTF 22 30Cx0.75mm2	VCTF-22-0.75SQ-30-50
